型号 MT3750C
MT3750 金属管流量计
适用于严苛环境的紧凑型、可靠低流量测量解决方案

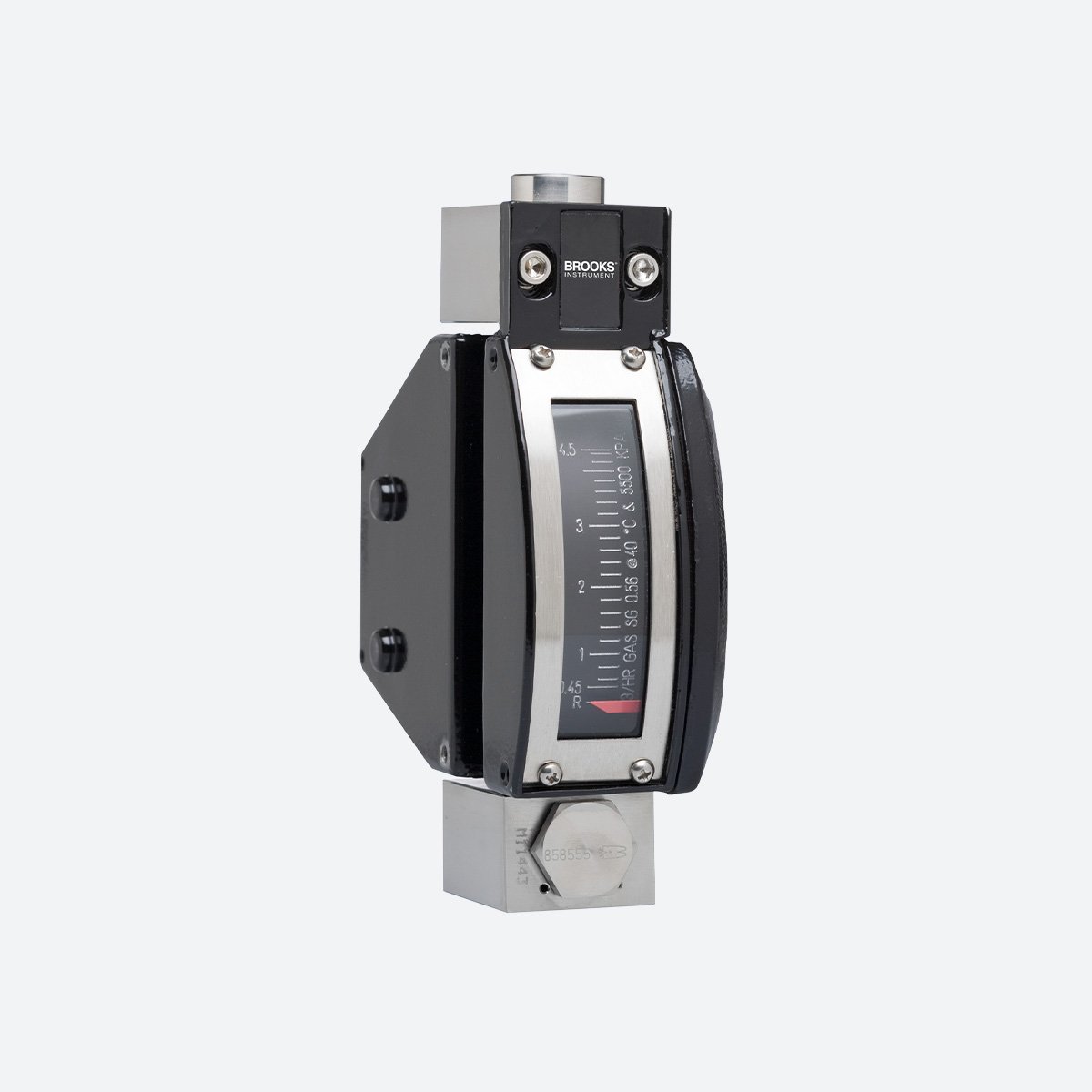

MT3750 系列是一款紧凑型金属管变面积流量计，专为在高压、高温及危险工况下可靠测量气体和液体流量而设计。其坚固的不锈钢结构、紧凑的外形尺寸以及多种连接选项，使其能够轻松集成到要求严苛的工艺环境中。
MT3750 提供低流量和超低流量 (ELF) 测量的标准选项，可满足更广泛的工艺需求。可选的报警功能、4–20 mA 变送器和流量控制选项进一步提高了灵活性，适用于过程分析仪、化学品注入、吹扫流量及海上设施等多种应用。
特点与优势
- 可靠的低流量测量： 可测量高达 100 l/h (26 gph) 的液体流量和高达 3.1 m³n/hr (110 scfh) 的气体流量，为低流量工艺应用提供可靠的测量结果。
- 坚固的金属管结构： 不锈钢结构可承受高压、高温及严苛的工艺环境，适用于玻璃管流量计可能无法满足要求的应用。
- 紧凑灵活的安装方式： 紧凑的外形尺寸以及多种螺纹或法兰连接选项，简化了在新系统或现有系统中的集成。
- 超低流量测量能力： 标准 A 尺寸 ELF 选项扩展了 MT3750 的流量测量范围，可可靠测量极低流量的气体和液体。
- 清晰的现场流量指示： 大尺寸、易于读取的指示器，可方便地快速查看和监测流量。

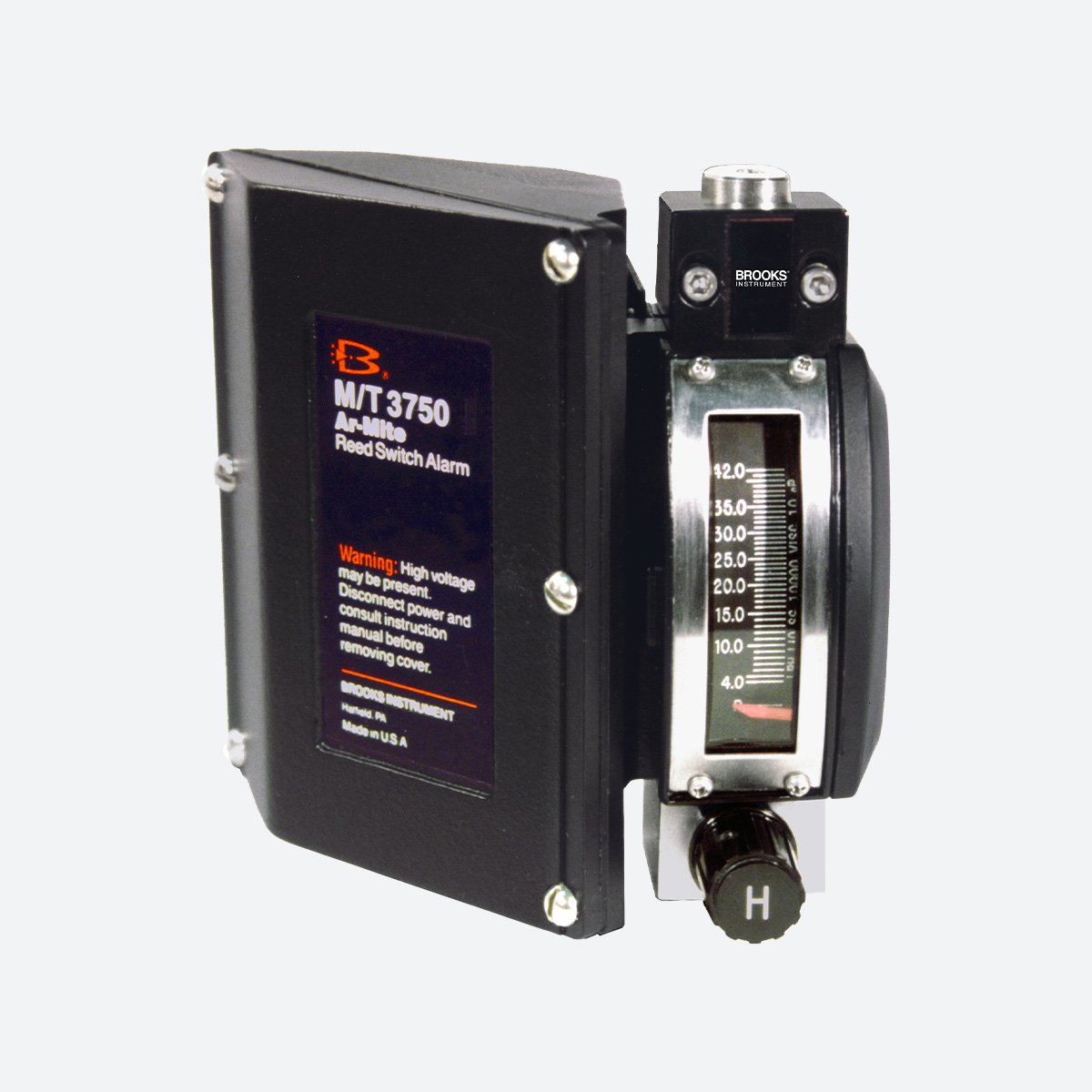

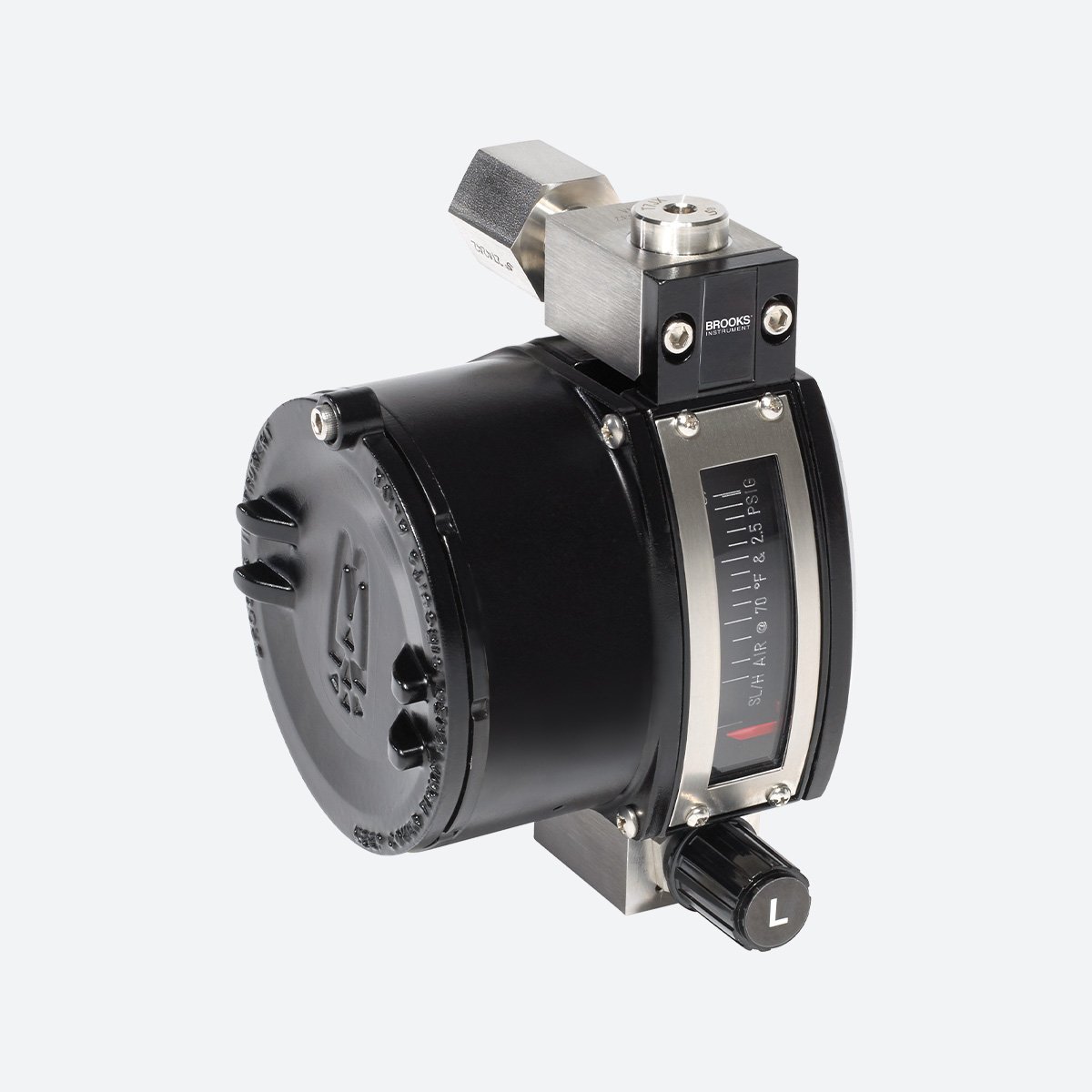

- 可选电子输出与报警功能： 可选配 4–20 mA 变送器、干簧管开关报警或感应式报警功能，实现远程流量监测以及高低流量报警指示。

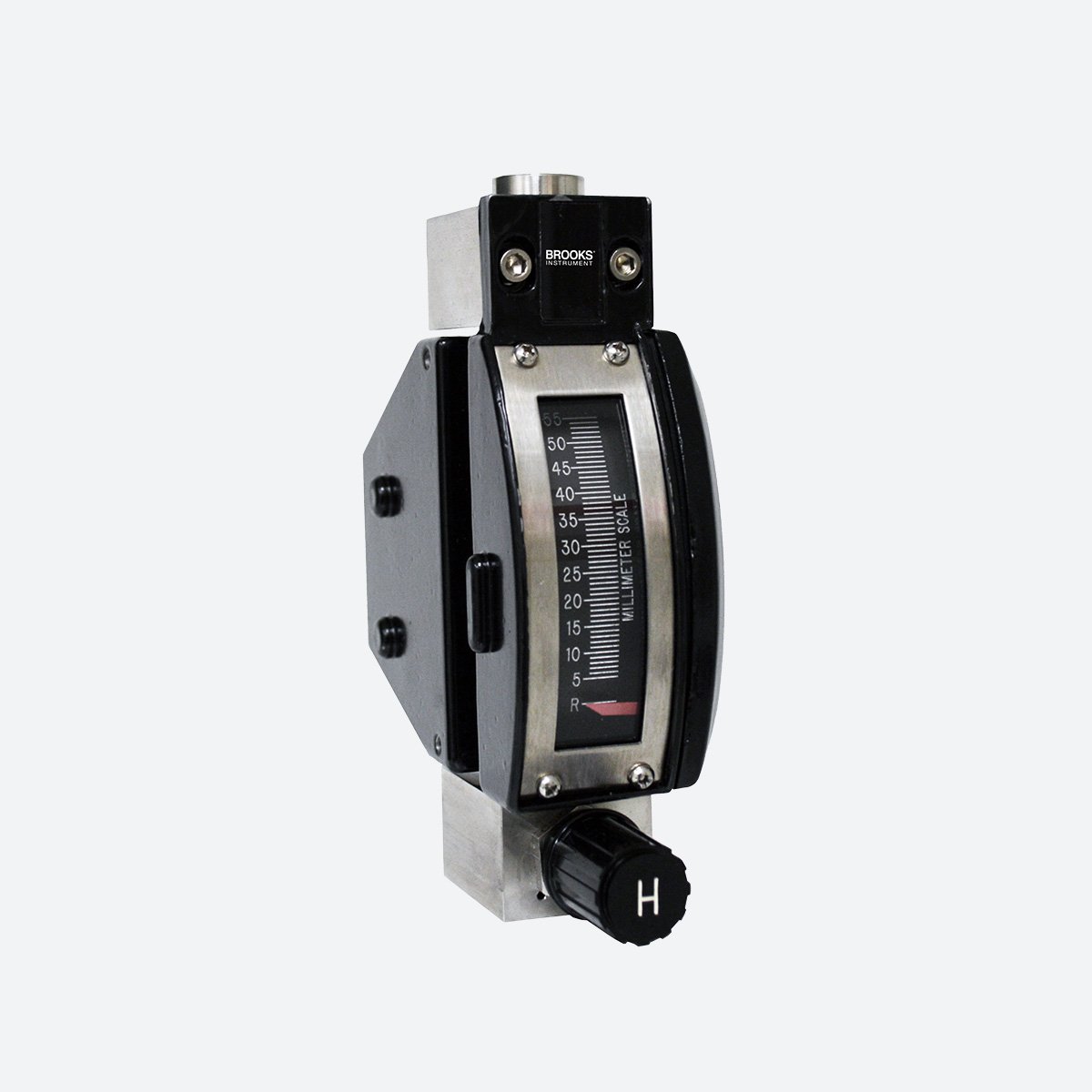

- 可选流量控制功能： 可选配针阀和流量控制器配置，为需要流量调节或控制的应用提供更大的灵活性。
- 玻璃管流量计的直接替换方案： 与 Sho-Rate™ 1350 系列相同的安装长度，有助于简化向更坚固耐用的金属管设计升级的过程。
应用领域
- 过程分析仪
- 化学品注入
- 吹扫气体和液体流量测量
- 旋转设备流量测量
- 燃烧器控制
- 气相色谱分析
- 高压海上应用
| 介质类型 | Liquid, Gas |
|---|---|
| 流量测量原理 | Variable Area (VA) |
| 流量范围 | Water: 26 gph / 100 l/h, 110 scfh / 3.1 m3n/hr |
| 精度范围 | ±5% FS* / Class 4 VDI / VDE (*QuickShip), ±3% FS / Class 2.5 VDI / VDE |
| 重复性 | Less than 1% FS |
| 最大压力 | 4000 psi |
| 工作温度 | -50°C - 204°C* |
| 防护等级 | IP65, IP66, IP67, Nema 4x |
| 测量/控制 | Measure Only (Meter) |
| 最大流量 | 52 slpm |
| 最大流量 | 100 l/hr |
| 最大工作压力 | 276 bar |
| 最高温度 | 204 celsius |
| 危险区域认证 | Class 1 Div 1, Class 1 Div 2, Zone 2, Zone 1 |
| 精度（满量程） | ±5% FS, ±3% FS |
| 连接方式 | Analog (4–20 mA) |
Use the following guide (model code information from data sheet) to translate the CAD configurations available below. If you need assistance or can’t find what you’re looking for, please contact Applications Engineering or your local Brooks Instrument representative.
Example: 3750C - ABCDEF - 1 - A - A - A - 0
| Meter Series | Construction/Seals | Connection Size & Type | Valve Configuration | Electrical Output | Accy | Accy Group 2 |
| 3750C | A - Std Design; Viton® O-rings B - Std Design; Teflon® O-rings C - Std Design; Buna O-rings D - Std Design; Kalrez® O-rings E - Std Design; EPM O-rings F - Std Design; Teflon® in Meter and Kalrez® in Valve G - All Welded/High Pressure; No Elastomer - No Valve Cavity |
1- 1/4" NPT (F) - Integral 2 - 1/4" Tube Compression - With Adapter 3 - 6 mm Tube Compression - With Adapter |
A - No Valve (Standard Fitting w/Plug) B - Low Flow Valve on Inlet - Typical for Sizes 0, 1, 2 C - Medium Flow Valve on Inlet - Typical for Sizes 3 & 4 D - High Flow Valve on Inlet - Typical for Sizes 5 & 6 E - No Valve Cavity - All Welded/High Pressure Only V - Mounted to 316L SS 8902 Flow Controller with Viton® Diaphragm |
A - None B - Reed Switch Alarm, Meter Mounted E - Single Inductive Alarm w/M20 x 1.5 Electrical Connection F - Single Inductive Alarm w/ 1/2" NPT (F) Electrical Connection G - Double Inductive Alarm w/M20 x 1.5 Electrical Connection H - Double Inductive Alarm w/ 1/2" NPT (F) Electrical Connection J - Mat Transmitter w/M20 x 1.5 Electrical Connection K - Mat Transmitter w/ 1/2" NPT (F) Electrical Connection |
A - None | 0 - None |
