型号 MT3809G / MT3810G

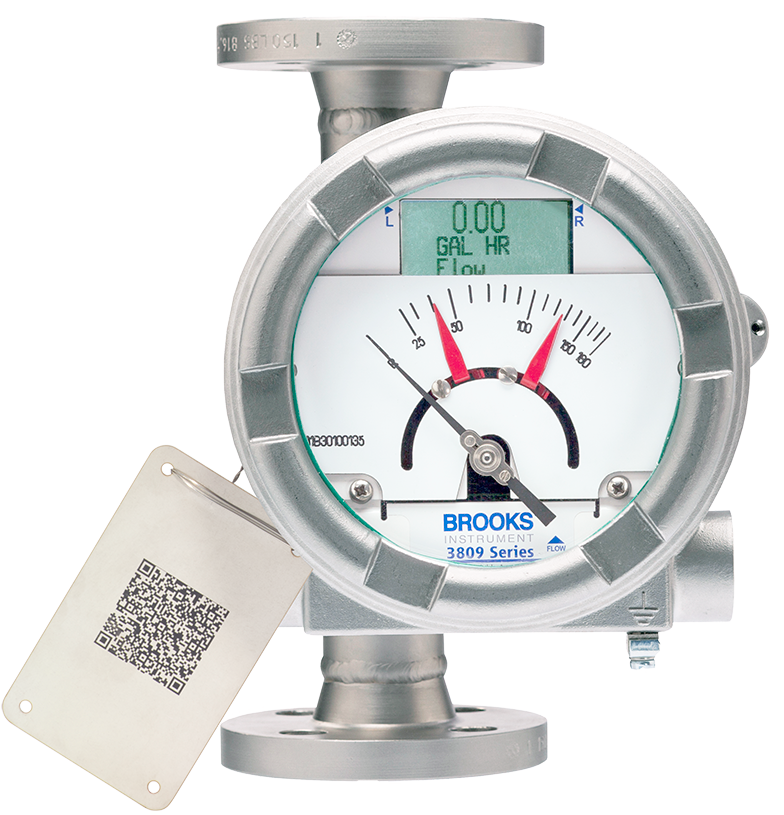

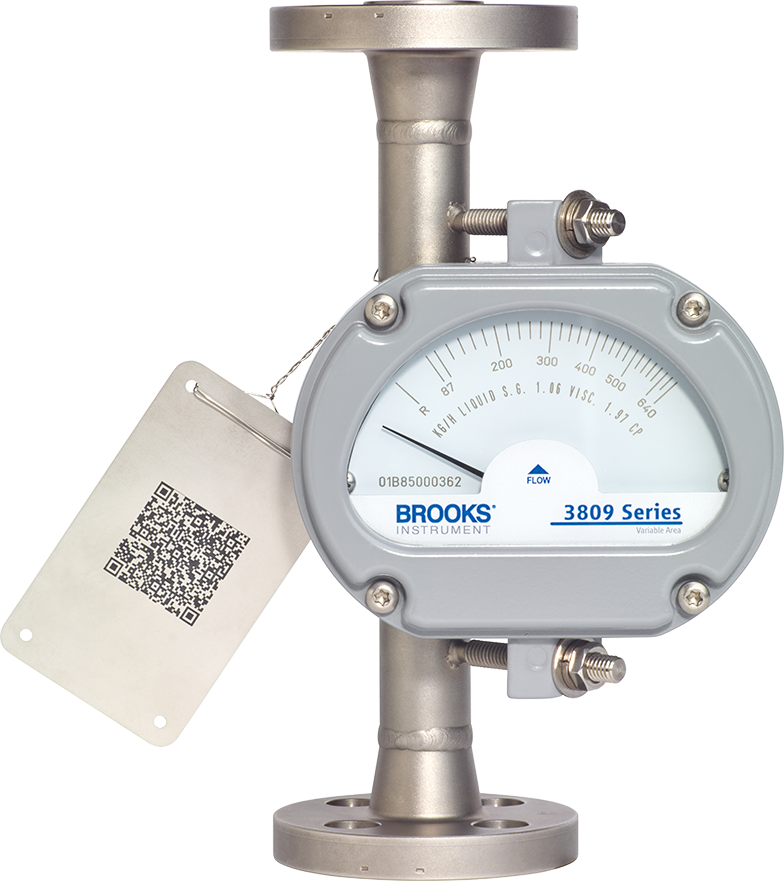

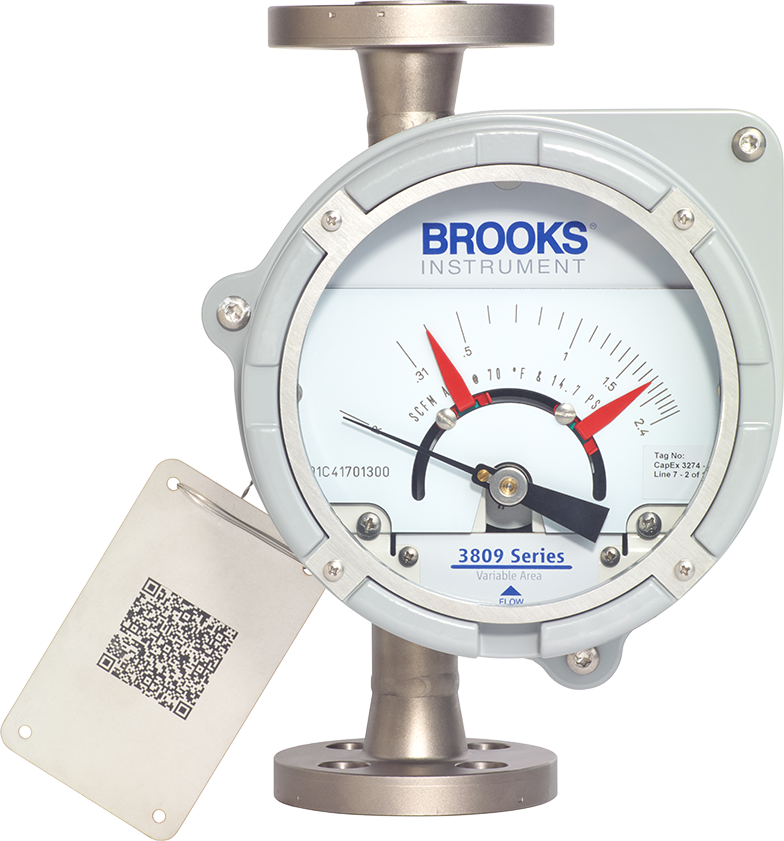

MT3809 金属管浮子流量计
适用于严苛工艺条件的可靠性能
MT3809 系列金属管浮子流量计可在极其广泛的压力、温度和流量范围内可靠测量气体和液体流量。该系列产品已在全球数千个应用中得到验证，是严苛工业应用中实用且经济高效的选择。
MT3809 可提供机械式或电子式指示、报警和数字通信功能，并可根据各种工艺要求和危险区域要求进行配置。
现提供行业领先的 24 个月保修服务，为每次安装带来更多保障。
功能与优势
- 宽广的工作范围：可测量从极低到高流量的气体和液体流量，适用的过程温度范围为 -198°C 至 420°C（-325°F 至 788°F），标准压力最高可达 6,000 psi / 1379 bar。量程比为 10:1，并提供 1%、2%、3% 和 5% 的精度选项。
- 灵活的配置选项： 可选择多种材质、过程连接方式、指示器配置、报警和控制选项，还可通过我们的 定制工程解决方案计划 获得更多功能。
- 数字显示与本地操作界面：可选配变送器，提供流量显示、累计流量和报警功能，无需拆卸外壳盖即可在现场调整参数。
- 材料可追溯性：提供符合 NACE 和 3.1 级材料可追溯性要求的选项，以满足要求严格的 EPC 项目、工业应用及含硫腐蚀性工况的文件要求。
- 全球认证与批准：广泛的危险区域、功能安全、船舶及地区性认证和批准，有助于简化全球各地安装项目的产品选型，包括 ATEX、IECEx、SIL 2、CSA、UL 等。还提供隔爆型（XP）和本质安全型（IS）选项。
- 过程与安全系统集成：支持 4–20 mA HART 和 FOUNDATION Fieldbus 通信，并提供报警配置，可与工厂控制系统和安全系统集成。MT3809G 的 4–20 mA 模拟输出已获得 SIL 2 认证，适用于相应的安全仪表功能。
- 24 个月保修：行业领先的保修保障，让您对 MT3809 的长期可靠性更有信心。
应用
- 石油和天然气生产与加工
- 井口平台
- 化工和石化加工
- 炼油
- 发电
- 工业气体系统
- 火炬烟囱流量测量
- 高压和高温流量测量
- 危险区域安装
| 介质类型 | Gas, Liquid |
|---|---|
| 流量测量原理 | Variable Area (VA) |
| 流量范围 | Water: 440 gpm / 100,000 l/h. Air: 750 scfm / 1200 m3n/hr |
| 精度范围 | ±2% FS / Class 2.5 VDI / VDE, ±1% FS / Class 1.6 VDI / VDE, ±5% FS / Class 4 VDI / VDE, ±3% FS / Class 2.5 VDI / VDE |
| 重复性 | All options except ELF: 0.25% FS, ELF: 1% FS |
| 工作温度 | -198°C - 420°C |
| 测量/控制 | Measure Only (Meter) |
| 最大流量 | 20000 slpm |
| 最大工作压力 | 1379 bar |
| 最高温度 | 420 celsius |
| 防护等级 | IP66, IP67, Nema 4x, IP65 |
| 危险区域认证 | Class 1 Div 2, Class 1 Div 1, Zone 2, Zone 1, IECEx, CSA, UL, NEPSI, KOSHA |
| 精度（满量程） | ±2% FS, ±1% FS, ±5% FS, ±3% FS |
| 连接方式 | Analog (4–20 mA), Analog (0–20 mA), Analog (0–10 V), Analog (0–5 V) |
| 最大流量 | 100000 l/hr |
.png)
Use the following guide (model code information from data sheet) to translate the CAD configurations available below. If you need assistance or can’t find what you’re looking for, please contact Applications Engineering or your local Brooks Instrument representative.
Example: 3809G - A - 07 - A - 1 - A - 0
| Meter Series | Construction | Meter & Connection Sizes | Connection Type | Indicator Configuration | Electronics | Valve/Flow Controller |
| 3809G | A - Flange RF Std | See data sheet | A - NPT-Female w/Viton O-Rings | 1 - Aluminum Housing | A - Indicator only | 0 - None |
| B - Flange RF Oversized | B - NPT-Female w/Teflon O-Rings Low Flow Valve on Inlet - Typical for Sizes 0, 1, 2 | 2 - 316SS Housing | B - Inductive Alarm, 1 Switch | A - Valve on Inlet - Viton Seals | ||
| C - Flange RF 2x Oversized | See data sheet | See data sheet | See data sheet | |||
| D - Threaded Female Std | ||||||
| E - Threaded Female 2500 lbs | ||||||
| F - Threaded Male | ||||||
| See data sheet |
